警灯闪烁

场景：在报警状态下，安灯上红灯需要一开一关的闪烁。

闪烁

本质上，我们需要创建一个功能块Blink，在未导通的情况下通过TON定时器延迟导通，而在导通后再通过TOF定时器延迟关闭，如此往复。

FUNCTION_BLOCK Blink

VAR_INPUT
    interval: TIME;
END_VAR

VAR_IN_OUT
    light: BOOL;
END_VAR

VAR
    TON_0: TON;
    TOF_0: TOF;
END_VAR

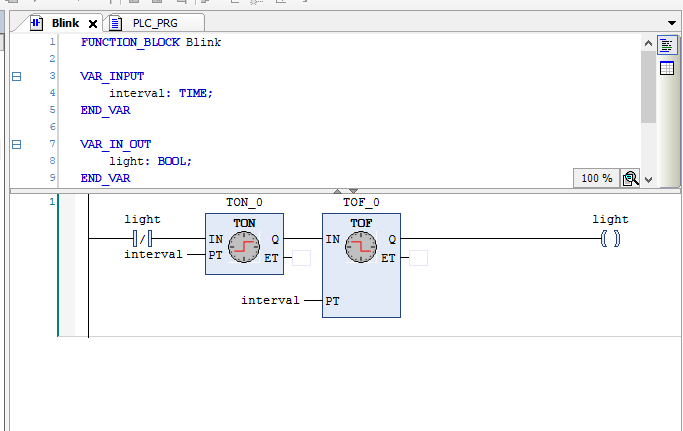

代码如下：

测试

PROGRAM PLC_PRG
VAR
    light: BOOL;
    blink1 : Blink;
END_VAR

blink1(interval:= T#2s, light:= light );

效果

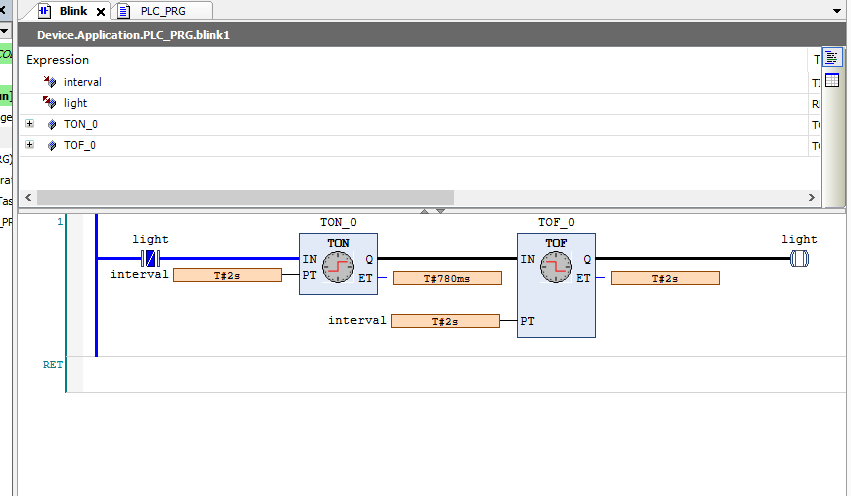

灯灭效果：

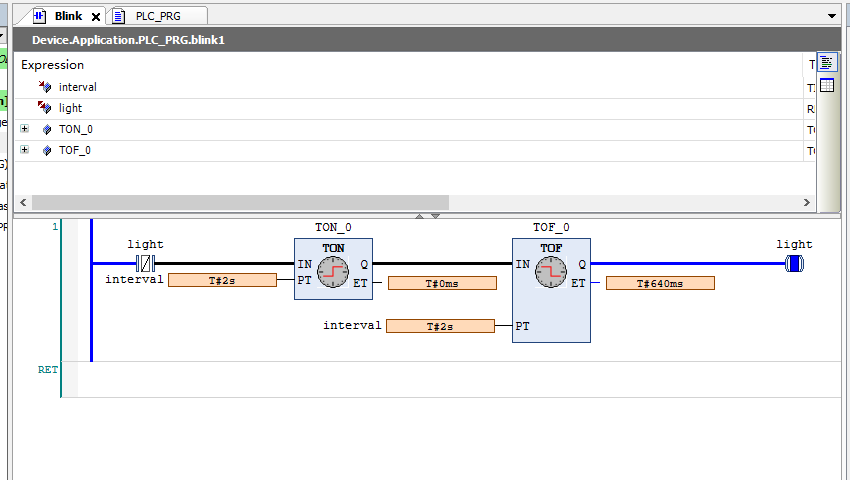

灯亮效果：
