需求

鼓风机系统一般由引风机和鼓风机两级构成：

  • 当按下起动按钮之后，引风机先工作，5s之后鼓风机工作。
  • 按下停止按钮之后，鼓风机先停止工作，5s之后引风机才停止工作

实现

本质上，这是在起保停的基础之上，再添加延迟启动和延迟关闭的功能。


测试

写一个测试：

PROGRAM PLC_PRG
VAR
    guFengJi: GuFengJi;
    sbStart: BOOL;
    sbStop_nc: BOOL;
    km1: BOOL;
    km2: BOOL;
END_VAR


guFengJi(sbStart:= sbStart, sbStop:= sbStop_nc, km1=> km1, km2=> km2);

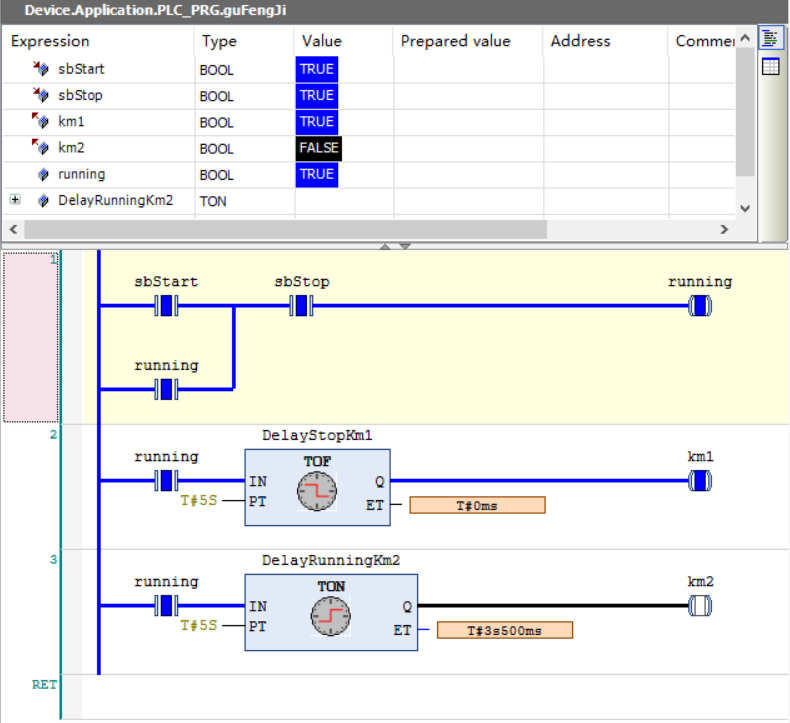

KM2延迟5s启动

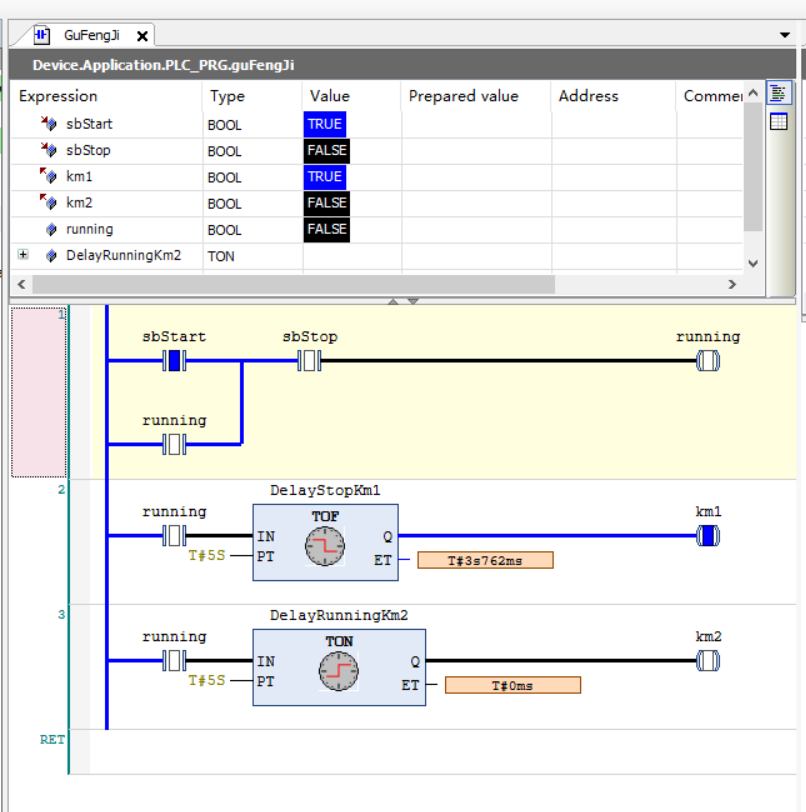

KM1延迟5s关闭
