功能简述

  • 输入：

    • 启动按钮：按下后触发启动信号
    • 停止按钮：常闭点控制

  • 输出：

    • 接触器KM1控制电机的运行和停止
    • 接触器KM2控制以Y型接线启动；
    • 接触器KM3以Δ型接线启动

功能实现

变量声明：

FUNCTION_BLOCK StartTriangleMotorStart

VAR_INPUT
    sbStart: BOOL;
    sbStop_nc : BOOL;
END_VAR

VAR_OUTPUT
    km1: BOOL;
    km2: BOOL;
    km3: BOOL;
END_VAR

VAR
    tonStartY: TON;
END_VAR

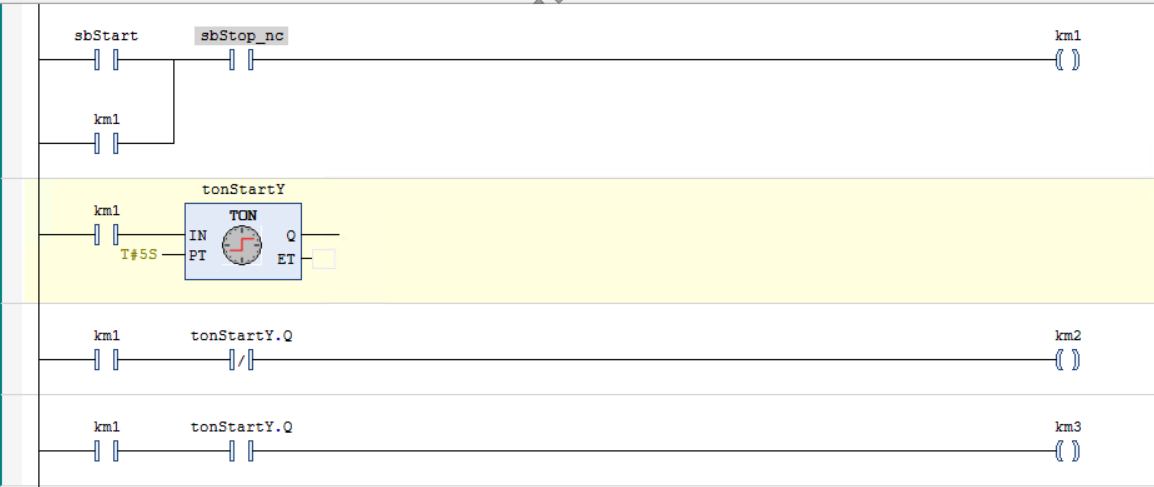

LD图如下，第一部分是常规的起保停控制电路，随后有个定时器负责切换导通KM2还是KM3：

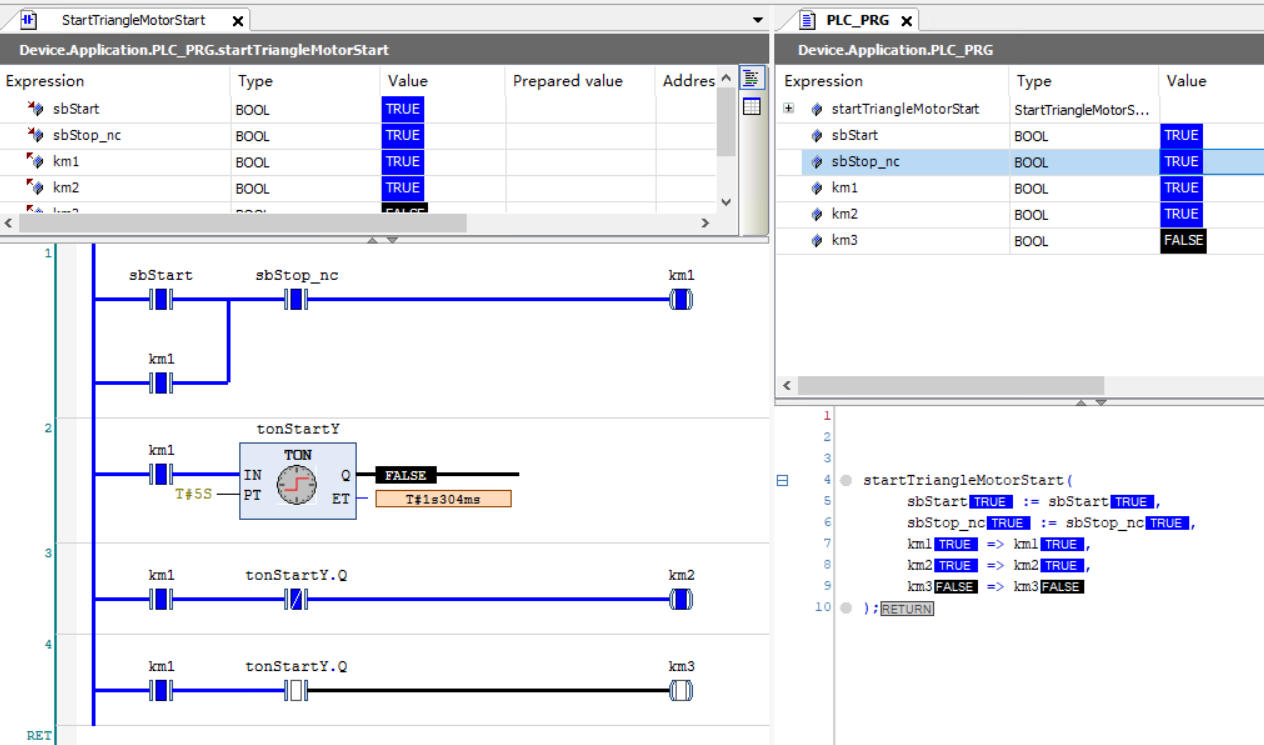

刚启动时，导通KM2控制Y型启动:

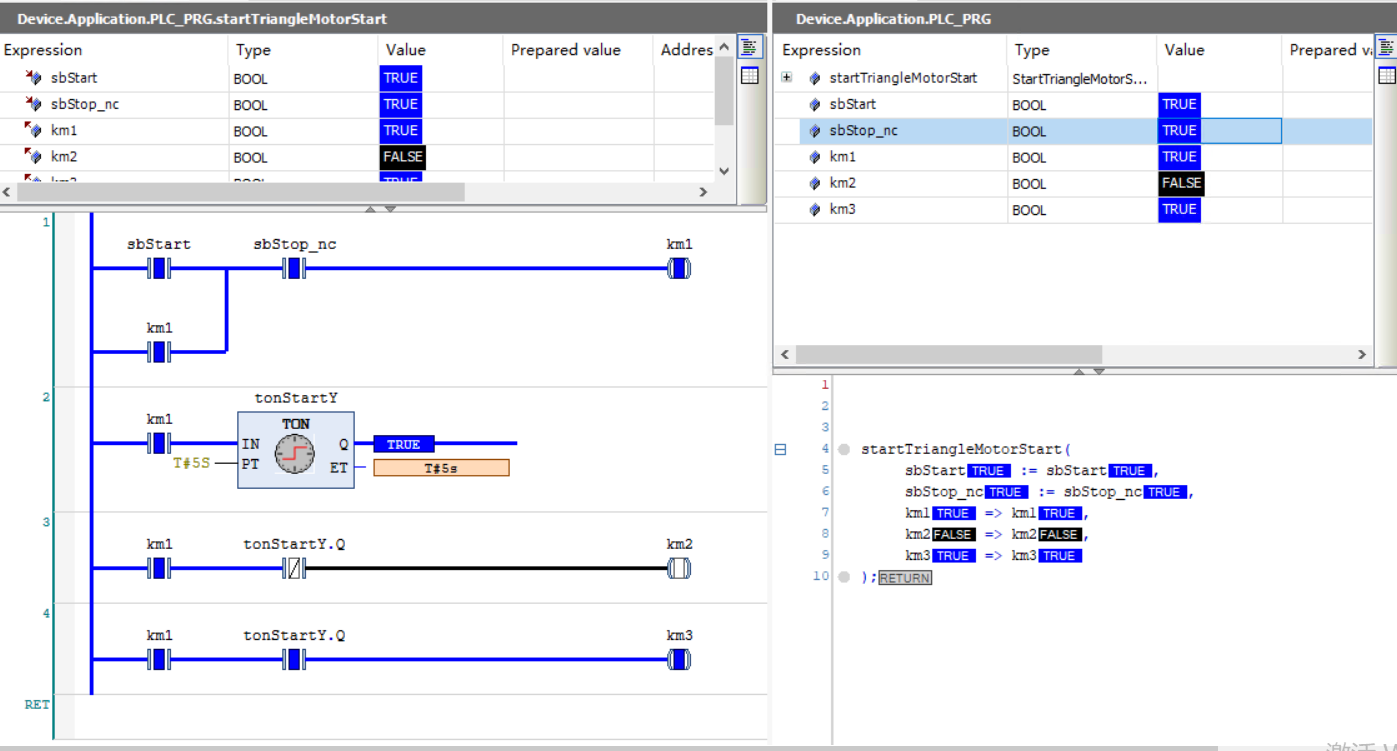

五秒后，导通KM3转为Δ型启动：
