气缸功能块的封装和抽象

气缸有去工作位和去原位两种动作，同时为了检测是否到位，一般会配备磁性开关或者光电检测是否到达工作位和原位。如果给出输出，超时未到位，需要触发报警。

通常在急停状态下，需要断开去工作位和去原位的动作输出；在手动模式下，可以直接输出DO信号；在自动模式下，还需要考虑一些业务逻辑，比如互锁逻辑。

功能块声明如下：

FUNCTION_BLOCK Cylinder

VAR_INPUT
    emStop_nc : BOOL;            // 急停信号常闭点
    cmdReset : BOOL;              // 复位信号
    cmdWork : BOOL;              // 去工位
    cmdHome : BOOL;              // 去原位
    AutoMode : BOOL;             // true: 自动模式; false: 手动模式
    snWorkPos : BOOL;             // 工作位传感器
    snHomePos : BOOL;             // 原位传感器
    timeoutWork : TIME;          // 工作位超时时间
    timeoutHome : TIME;          // 原位超时时间
END_VAR

VAR_OUTPUT
    doWork : BOOL;               // 气缸伸出
    doHome : BOOL;              // 气缸缩回
    errWorkTimeout : BOOL;         // 工作位置超时报警
    errHomeTimeout : BOOL;         // 原位超时报警
    workPosDone : BOOL;          // 工作位到位完成
    homePosDone : BOOL;          // 原位到位完成
END_VAR

VAR
    timerWork : TON;             // 工作位置超时定时器
    timerHome : TON;             // 原位超时定时器
    emStopActive : BOOL;         // 急停激活标志
    resetHandled : BOOL;         // 复位已处理标志
END_VAR

气缸的业务非常简单，直接把业务逻辑翻译成代码即可：

CheckEmStop( btnEmStop_nc := emStop_nc, btnReset := cmdReset, oldEmStopActive := emStopActive, newEmStopActive => emStopActive);

// 急停动作
IF emStopActive THEN
    doWork := FALSE;
    doHome := FALSE;

// 手动动作
ELSIF NOT AutoMode THEN
    doWork := cmdWork;
    doHome := cmdHome;

// 自动动作
ELSIF AutoMode THEN
    doWork := cmdWork AND NOT cmdHome;
    doHome := cmdHome AND NOT cmdWork;

// 复位动作
ELSIF cmdReset THEN
    errWorkTimeout := FALSE;
    errHomeTimeout := FALSE;
END_IF

// 到位检测
workPosDone := snWorkPos;
homePosDone := snHomePos;

// 超时检测: 工作位
timerWork(IN := doWork AND NOT snWorkPos, PT := timeoutWork, Q => errWorktimeout);

// 超时检测：原位
timerHome(IN := doHome AND NOT snHomePos, PT := timeoutHome, Q => errHometimeout);
errHomeTimeout := timerHome.Q;

测试

PROGRAM PLC_PRG
VAR

cylinder1: Cylinder;

sbReset: BOOL;     // 复位
emStop_nc: BOOL;   // 急停

reqWork : BOOL;    // 工位请求
reqHome: BOOL;     // 原位请求

sensorWork: BOOL;  // 工位检测
sensorHome: BOOL;  // 原位检测

END_VAR

调用程序为：

cylinder1(
    emStop_nc:= emStop_nc, cmdReset:= sbReset, cmdWork:= reqWork, cmdHome:= reqHome, AutoMode:= TRUE,
    snWorkPos:= sensorWork, snHomePos:= sensorHome, timeoutWork:= T#30S, timeoutHome:= T#10S,
    doWork=> , doHome=> , errWorkTimeout=> , errHomeTimeout=> , workPosDone=> , homePosDone=>
);

去工作位请求：

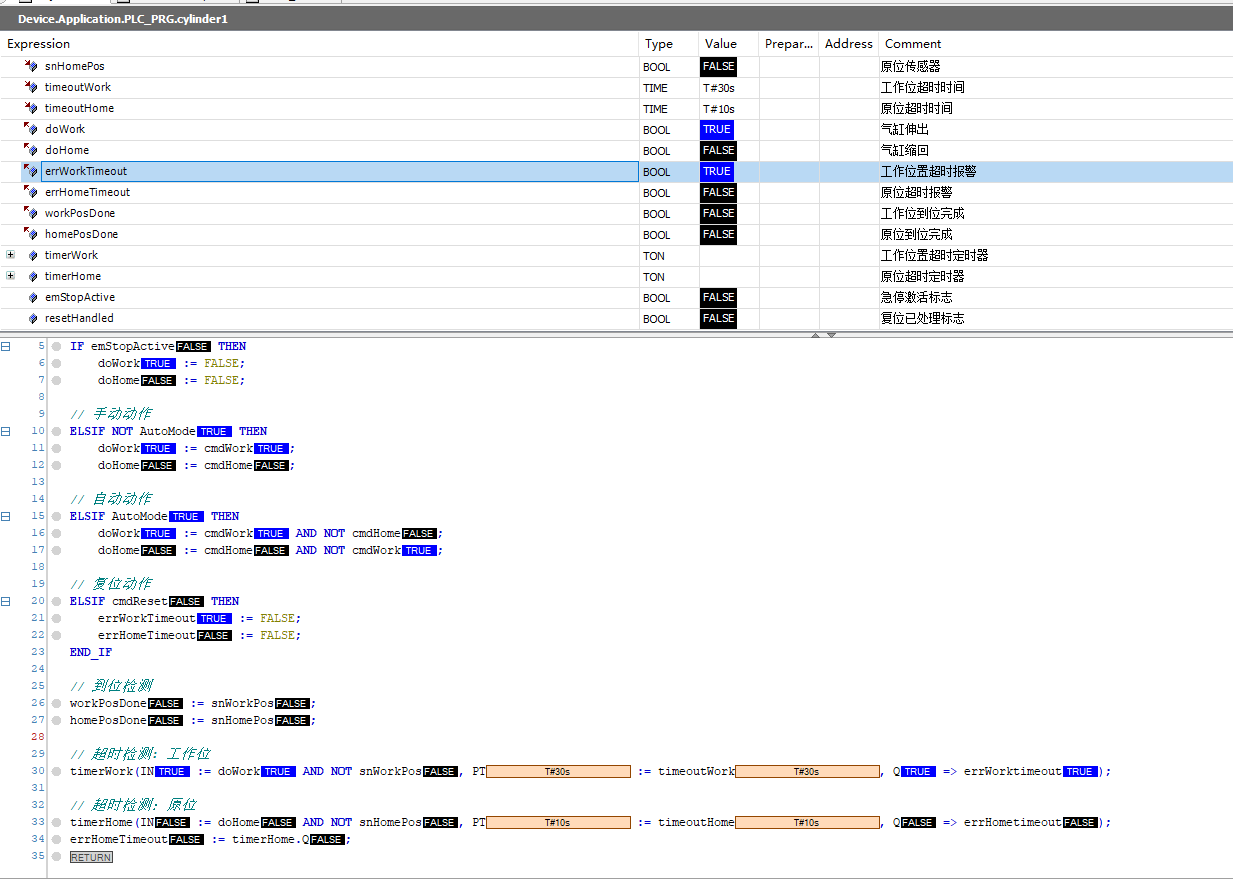

去工作位超时：
